Описание

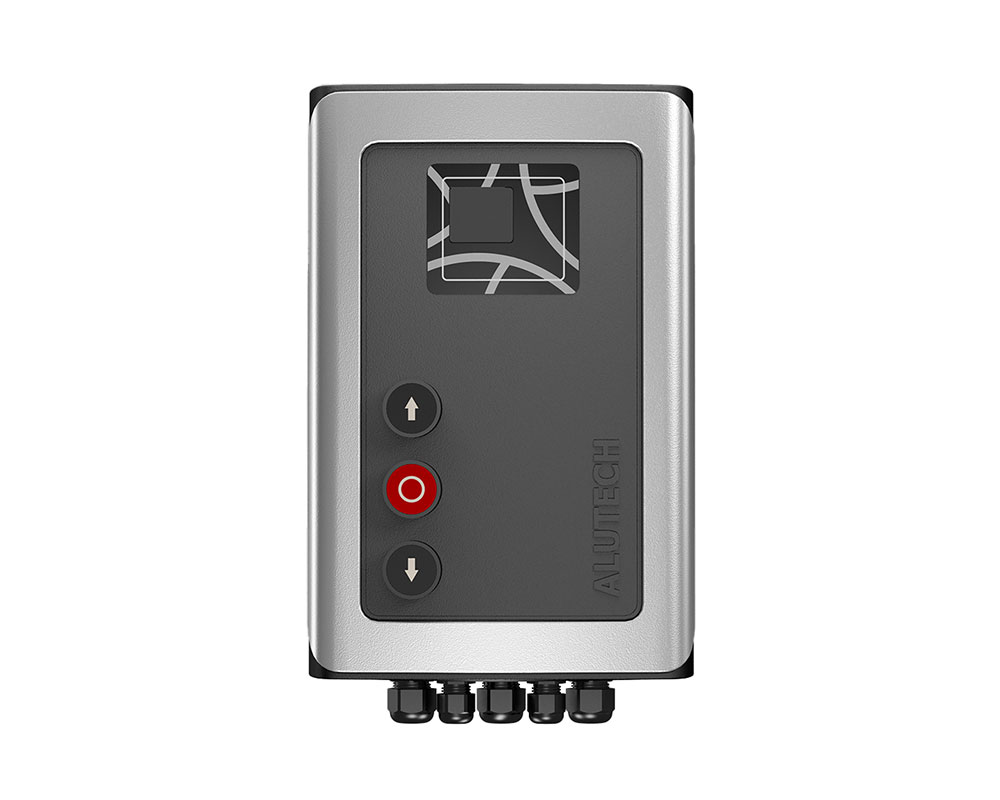

Блок управления для промышленных приводов ALUTECH Targo. Устройство предлагается в двух модификациях: CU-TR230 для приводов ALUTECH TR-3531, TR-5024-230 и CU-TR400 для приводов ALUTECH TR-5024-400, TR-10024-400, TR-13018-400.Блок управления имеет прочный корпус со степенью защиты IP65, что позволяет использовать его в помещениях с высокой влажностью воздуха, например, на автомойках и сельскохозяйственных предприятиях.
В блоке предусмотрены следующие опции:
— Счетчик циклов для отслеживания межсервисных интервалов,
— 3 беспотенциальных реле для подключения дополнительных устройств под любые задачи клиента,
— Настройка двустороннего светофорного регулирования,
— Настройка плавного старта и замедления в конце закрытия (только для CU-TR230),
— Подключение и настройка времени работы внешнего освещения, управление освещением с помощью пульта,
— Работа с приводами, оснащенными концевыми выключателями или энкодерами,
— Подключение замка блокировки управления.
Все кнопки, расположенные на корпусе блока, выполнены из износостойкого материала. Для удобной и быстрой настройки устройства предусмотрен цифровой индикатор.
Инструкция CU-TR400
Технические характеристики
Напряжение питания: 400 В ± 10% 3 N~;Частота сети: 50 Гц;
Максимальная мощность привода: 1,5 кВт;
Максимальная потребляемая мощность в режиме ожидания (без дополнительных устройств): 4 Вт;
Питание дополнительных устройств: 12 В постоянного тока / макс. 150 мА, 24 В постоянного тока / макс. 250 мА;
Сечение подключаемых к разъемам проводов: макс. 2,5 мм2;
Радиоуправление: 433,92 МГц ± 0,075 МГц / динамический код / максимум 32 пульта;
Степень защиты: IP65 (профессиональный монтаж);
Диапазон рабочих температур: -20°С ... +50°С.
