Описание

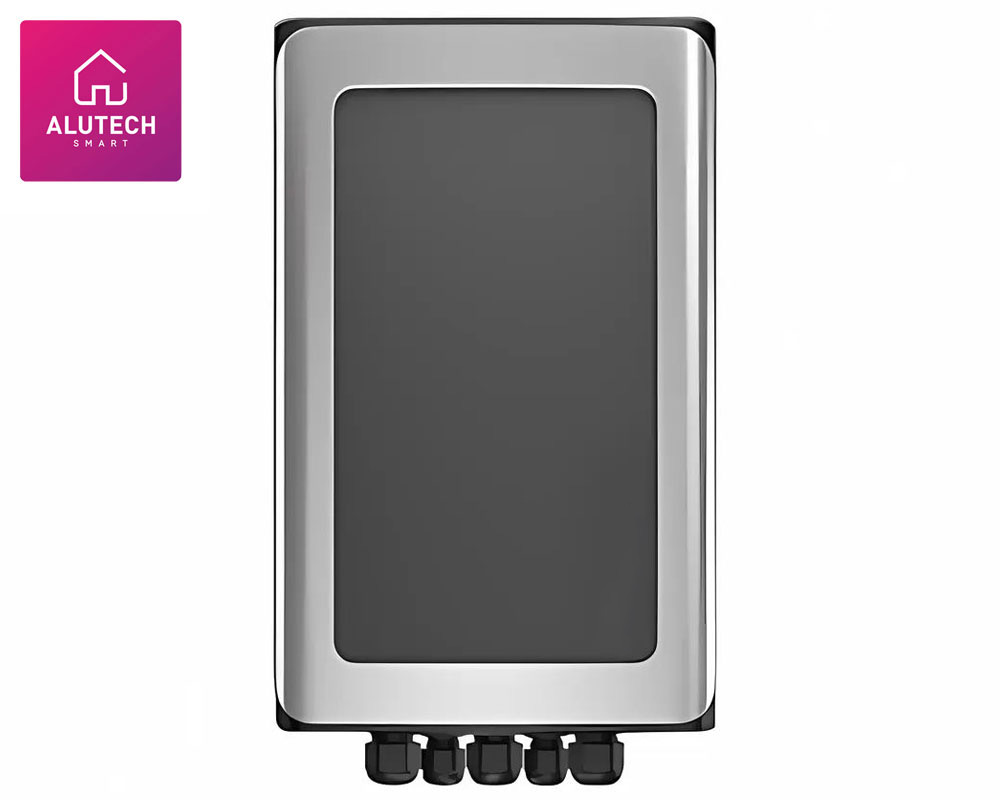

Блок управления CU-AM-Sm предназначен для использования в составе распашных ворот и управления компонентами приводной системы распашных ворот, обеспечивающих доступ (въезд и выезд) транспортных средств на территорию промышленных, коммерческих и жилых (частных) зон.Функция Smart реализована на базе блока CU-AM без изменения внешнего вида с сохранением прежнего функционала, а также с добавлением нового:
— Четыре программируемых реле (т.н. «сухой контакт») с возможностью подключения любой внешней нагрузки 230VAC, 3A в любом порядке, например фотоэлементы, лампу и светофор.
— Запись команд управления на пульт в любом порядке.
— Фотоэлементы могут работать в режиме открытия, закрытия и комбинированном – на открытие и закрытие одновременно.
— Упрощенный алгоритм настройки конечных положений.
— Тонкая индивидуальная настройка замедления для каждой створки.
— Более детальная светодиодная индикация и расширенные коды ошибок облегчают поиск неисправностей.
— Свет теперь можно включить принудительно с пульта с возможностью настройки времени выключения.
Ключевым преимуществом новой линейки приводов выступает поддержка функции Smart благодаря наличию разъёма RJ, позволяющей управлять воротами и настраивать их работу при помощи смартфона или голосового помощника из любой точки мира.
Для реализации функционала Smart необходимо приобрести модуль расширения Wm-Sm.
Инструкция CU-AM-Sm.
Технические характеристики
Напряжение питания: 230 В ± 10 % ~;Частота сети, Гц: 50;
Мощность привода, Вт: 1000;
Потребляемая мощность в режиме ожидания: без подключенных дополнительных устройств, Вт < 3;
Питание дополнительных устройств 24 В постоянного тока / макс.: 250 мA;
Питание внешних устройств через реле макс.: 250 В / 3 A;
Радиоуправление: динамический код / 433,92 МГц (максимально 99 пультов ДУ);
Степень защиты оболочки: IP65 (профессиональный монтаж);
Сечение подключаемых к разъемам проводов, мм2: макс. 2,5;
Диапазон рабочих температур, °С: -30 … +65;
Вес, кг: 2,3.
