Описание
Проводная система безопасности «Чувствительный край» для роллетных ворот и решеток оснащается модифицированными оптосенсорами SIG-12.Оптосенсоры устанавливаются в специальный эластичный профиль (вставку) в нижней кромке полотна ворот (концевом профиле) и формируют инфракрасный световой барьер. При деформации вставки сигнал прерывается, после чего блок управления дает соответствующую команду электроприводу (например, подъем или остановка полотна), что предотвращает повреждения и обеспечивает дополнительную защиту.
Особенности:
— Обратная связь и световая индикация состояния. Теперь состояние устройства и инфракрасного барьера легко отследить в момент включения оптосенсоров. Специальный световой индикатор на передатчике позволяет определить качество сигнала и убедиться, что устройство готово к эксплуатации.
— Повышенная помехозащищенность. Новые оптосенсоры стали еще надежнее и отзывчивее.
Оптосенсоры SIG-12 могут быть подключены как к блокам управления ALUTECH, так и к другим совместимым блокам сторонних производителей.
Инструкция SIG-12.
Технические характеристики
Напряжение питания: Батарейный режим: 3 – 8 В; Проводной режим: 8 - 27 В;Потребление тока во время дежурной работы устройства: Батарейный режим: 5.5 мА; Проводной режим: 14.5 мА;
Потребление тока во время сработки устройства: < 50 мА;
Частота выходного сигнала: Батарейный режим: 400 Гц; Проводной режим: 900 Гц;
Напряжение выходного сигнала: Нижний уровень: 0 – 0.5 В; Верхний уровень: 2.4 – 4.5 В;
Дальность работы: Батарейный режим: 1 – 5м; Проводной режим: 1 – 12 м;
Степень пылевлагозащиты: IP67;

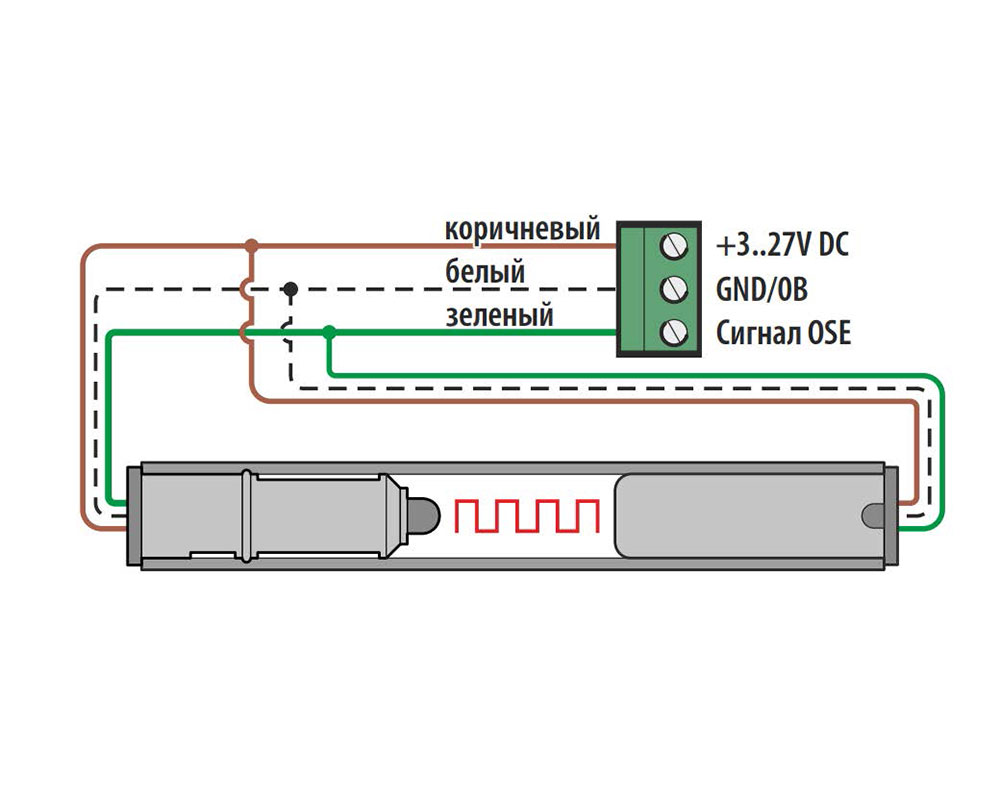

Кабель подключения: 3х0,25 мм²;
Длина кабеля: Передатчик: 1 м; Приемник: 10 м;
Диапазон рабочих температур: -25 … +75 ºС;
Вес: 155 г.
