Описание

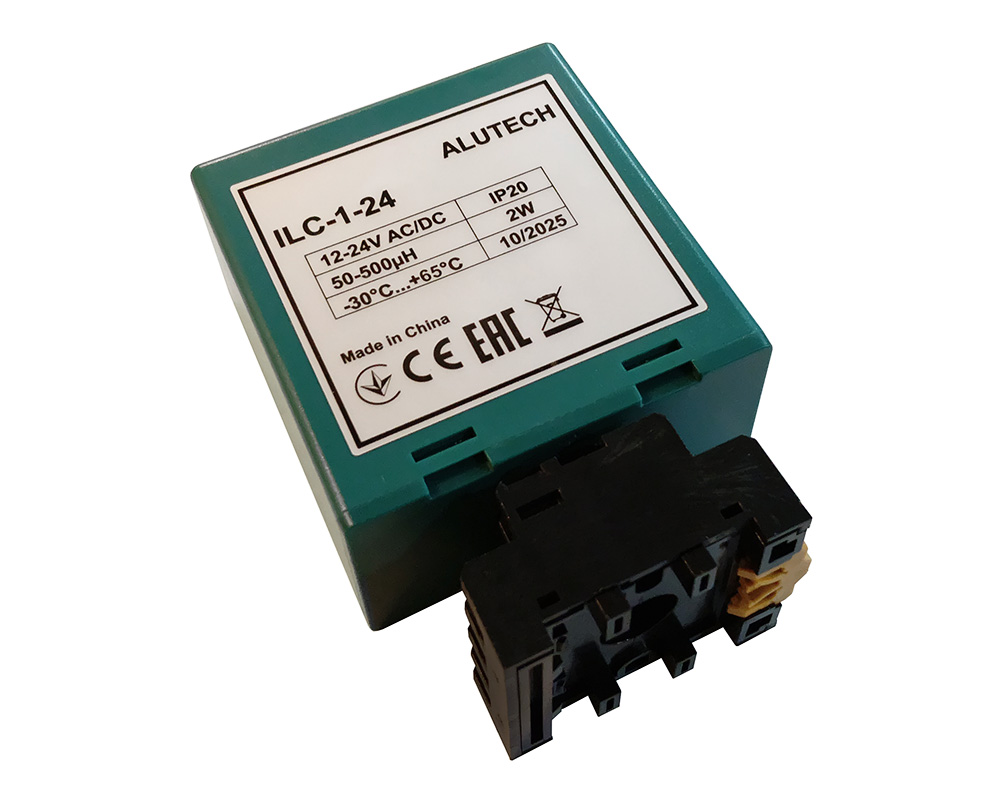

ILC-1-24 — Одноканальный детектор магнитной петли, позволяет установить магнитную петлю с одной стороны проема.Магнитная (индукционная) петля – популярный аксессуар управления, активно использующийся совместно со шлагбаумами и воротной автоматикой для автоматизации выездов. Основная область применения – объекты с высокой интенсивностью трафика, предполагающий свободный выезд (въезд).
Принцип работы устройства – обнаружение металлических объектов (чаще всего – транспортных средств) при их контакте с индуктивным контуром с последующей передачей сигнала автоматике.
Магнитная петля повышает комфорт управления воротами, избавляя от необходимости открывать конструкции вручную или с пульта. Датчик под землей определяет магнитное поле металла проезжающего транспортного средства и передает команду блоку управления на открытие ворот.
Если транспорт остановился в поле действия магнитной петли, то ворота не закроются, пока транспортное средство не уедет.
Гибкая настройка чувствительности датчика позволяет отличать металлические объекты в зависимости от их размера и реагировать как на крупногабаритные грузовые авто, так и на небольшие рохли.
Руководство по монтажу и эксплуатации ALUTECH ILC-1-24.
Технические характеристики
Количество подключаемых петель: 1 шт.;Напряжение питания: 12-24В постоянного/переменного тока;
Индуктивность петли: 50-500 мкГн;
Время отклика: 10-90 мс;
Тип выхода (реле): NO/NC;
Время срабатывания выхода (импульса): 250-600 мс;
Диапазон температуры окружающей среды: -30˚С … +65˚С;
Габаритные размеры: 77x43x110;
Степень защиты: IP20.
