Описание

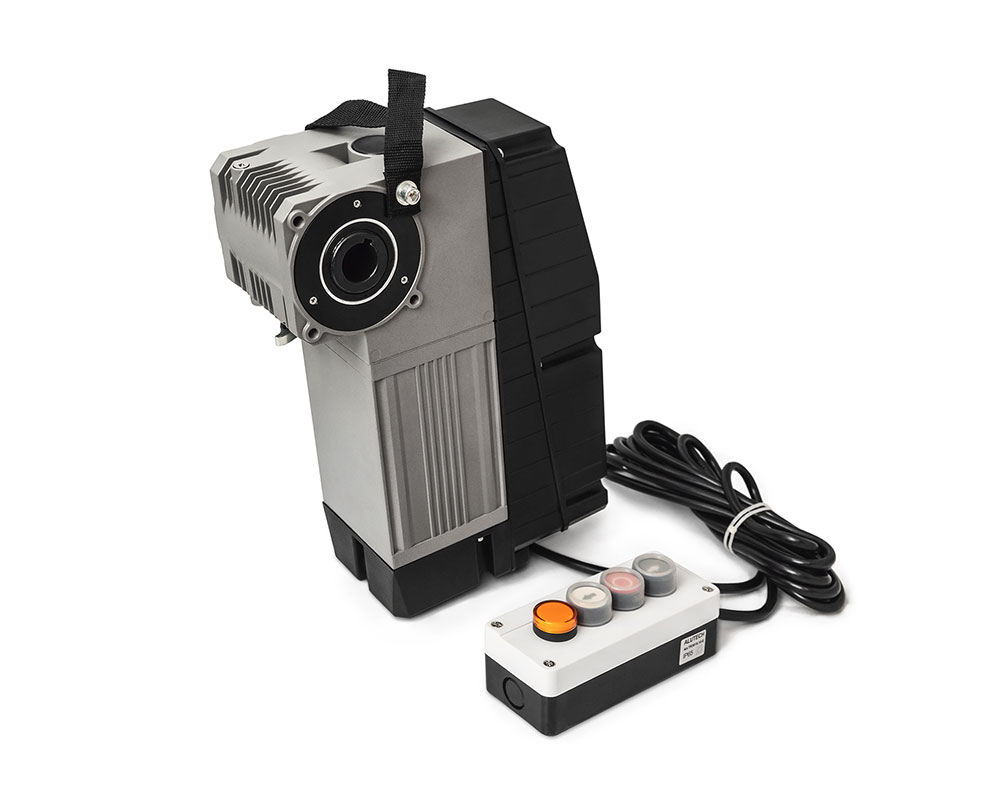

Комплект TR-10024-400E-ICU предназначен для использования в составе вертикально движущихся сбалансированных (уравновешенных) секционных ворот промышленного и коммерческого назначения.Комплект состоит из привода с встроенным блоком управления, кнопочного поста управления и монтажного набора. Привод оснащен асинхронным электродвигателем и редуктором (червячная передача). Контроль остановки ворот в конечных положениях осуществляется с помощью энкодера привода.
Использование абсолютного энкодера вместо механических концевых выключателей предоставляет следующие преимущества:
— Отсутствие смещения конечных положений и люфтов – не требуется выезжать на объект и повторно настраивать конечные положения;
— Определение направления движения ворот и текущего состояния (открыто / закрыто, полностью / частично) – привод всегда понимает, где находятся ворота, даже в случае частичного открытия;
— Удобство процесса настройки и обслуживания привода – настройка происходит «с земли» при помощи кнопок управления на блоке либо посте управления;
— Запоминание положения ворот даже при отключении электричества – энкодер запоминает положение ворот при отключении питания, а также определяет текущее положение при подаче питания.
В случае необходимости дистанционного управления необходимости приобрести внешний радиоприемник AR-1-500N и пульты дистанционного управления (AT-4L).
Инструкция ALUTECH TARGO TR-10024-400E-ICU;
Инструкция пост управления TR-E-ICU.
Комплектация
Привод с встроенным блоком управления;Кнопочный пост управления;
Цепь (9 метров);
Кабель подключения (12 метров);
Шнурки с зеленой и красной рукояткой (4 метра);
Монтажный комплект;
Руководство по монтажу и эксплуатации.
