Описание

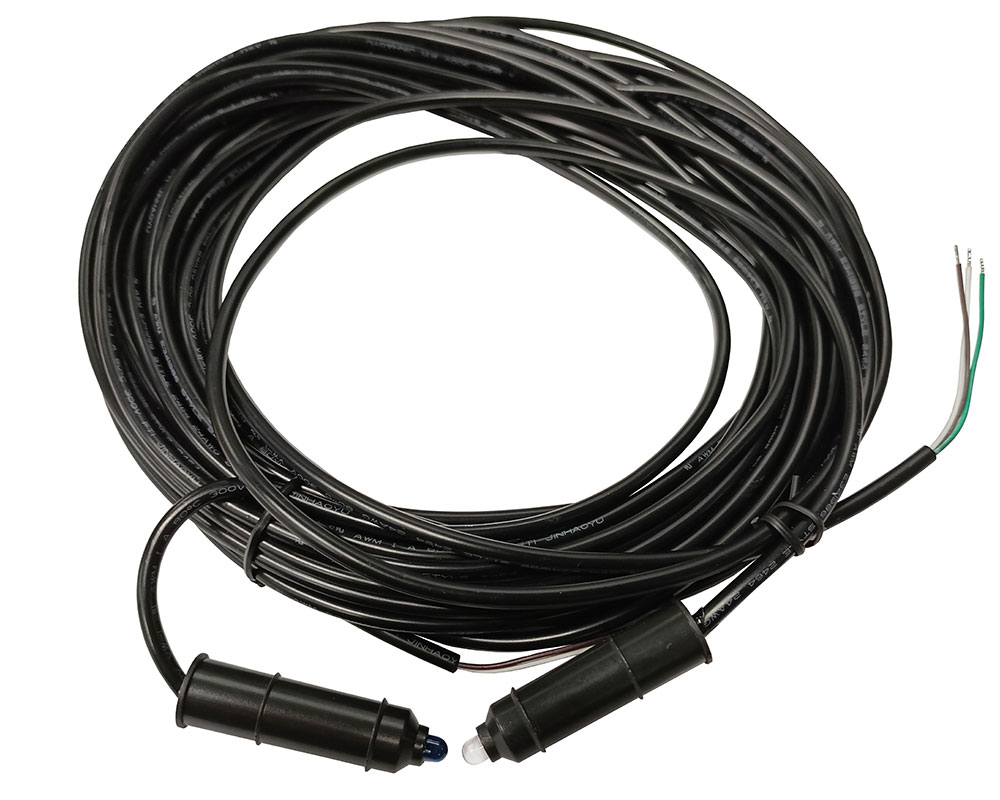

Комплект оптосенсоров OSE-1RJ применяется в составе секционных промышленных ворот. Используется в нижней кромке полотна ворот как оптоэлектронный элемент безопасности (OSE) с комплектом коммутационным MBOX-ADS.Инструкция OSE-1RJ.
Технические характеристики
Напряжение питания: номинальное 12 В постоянного тока (8 В – 18 В);Ток потребления: < 50 мА;
Дальность действия: 1 м – 9 м;
Тип света: инфракрасный, 940 нм;
Выход: транзисторный, макс. 50 мА, номинальная частота 900 Гц, уровень напряжение 0 В–5 В;
Степень защиты: IP67;
Диапазон температуры окружающей среды: –30 ˚С … +75 ˚С;
Размеры, мм: Ø12x50;
Кабель подключения OSE-1RJ: Передатчик (TX): Ø3 мм / 2×0,14 мм2 / 1 м; Приемник (RX): Ø3 мм / 3×0,14 мм2 / 1 м; Разъем RJ-22(4P4C): коричневый – +12 В, белый – 0 В, зеленый – OSE сигнал;
Масса (брутто) OSE-1RJ: 0,07 кг.
